Sistema Automático de Circulación de Bastidor de Refuerzo para Paneles de HCCA

(Producción de Paneles)

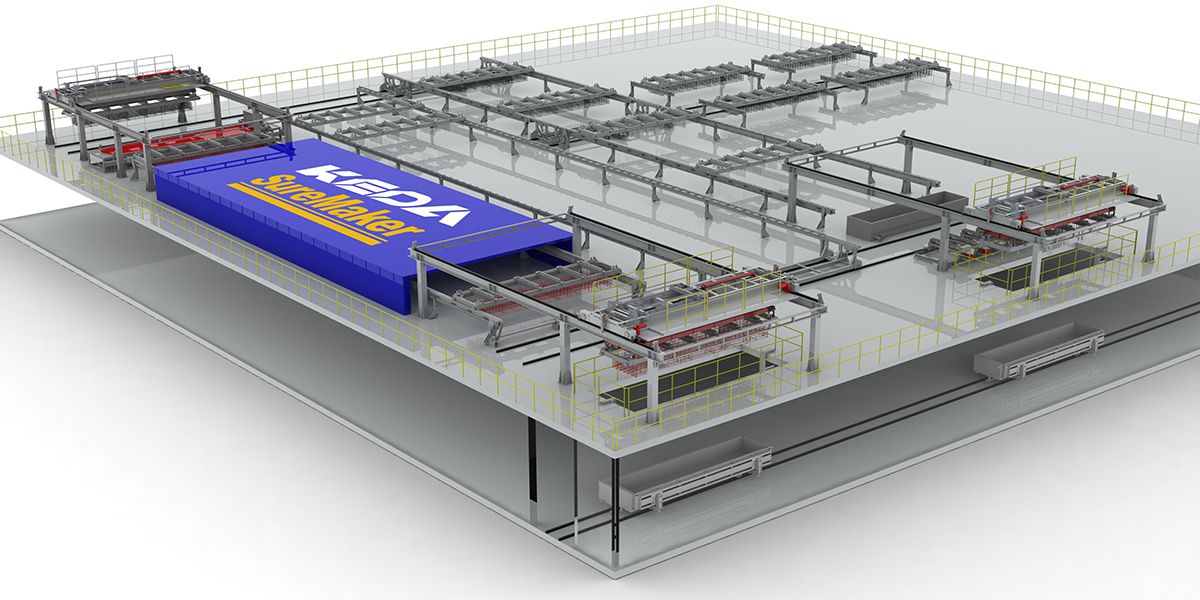

El sistema de circulación automática del bastidor de refuerzo para paneles de HCCA consta de un portaagujas, una lavadora de agujas, un tanque de inmersión en cera, un transportador automático del bastidor de fraguado, un transportador de montaje de jaula de malla de refuerzo, una plataforma eléctrica de transporte del bastidor de refuerzo, una grúa en la sección de corrosión, un tanque anti-corrosión, una cadena transportadora de secado, una caja de secado y una grúa de inserción. El sistema de circulación automática del bastidor de refuerzo garantiza la eficacia del montaje de la jaula de malla de acero y del trabajo de recuperación. Mejorar la eficacia de la producción de toda la planta.

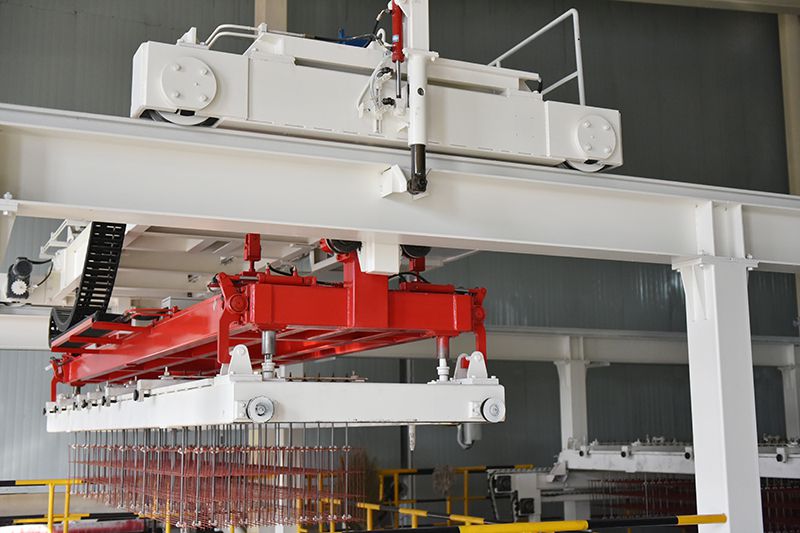

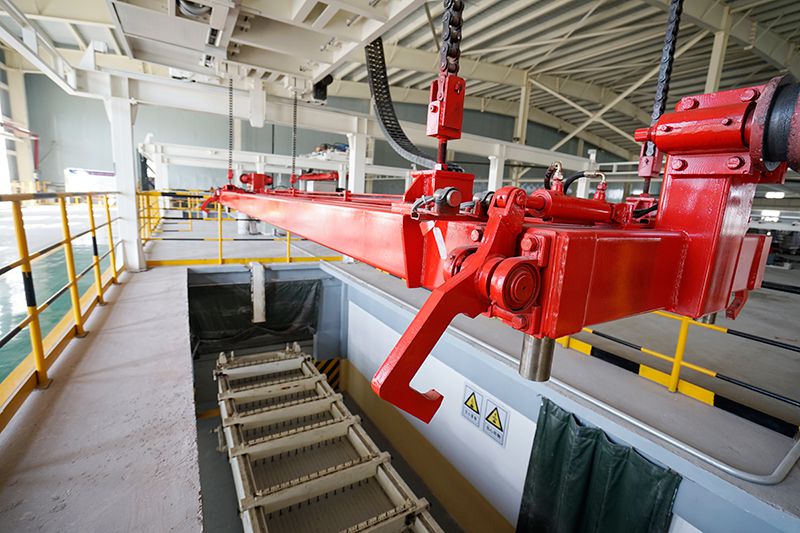

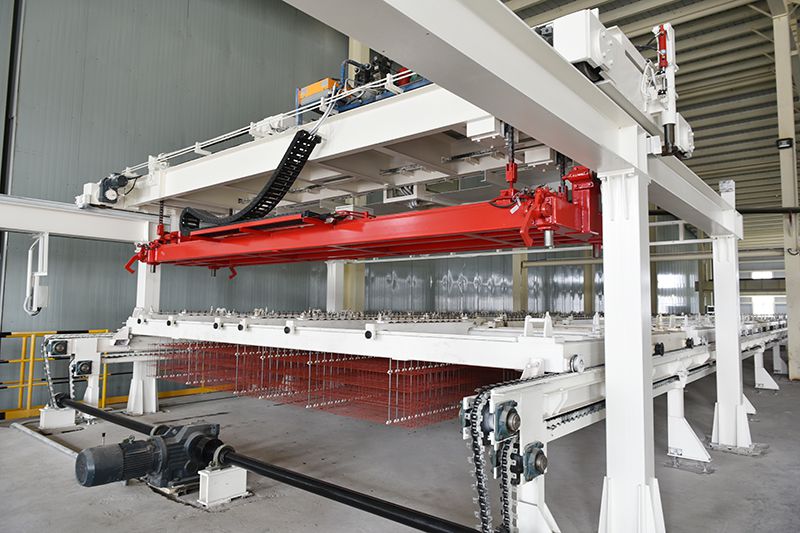

Se eleva el bastidor de refuerzo del que se suspenden las agujas o barras. Esto hace que las agujas/barras se salgan del pastel verde. La máquina de recepción de agujas traslada el portaagujas a la máquina limpiadora y luego a la cubeta de inmersión en cera. El transportador automático transfiere el bastidor con las agujas al transportador de montaje de jaulas, donde esta se fija al bastidor. El bastidor con la jaula de malla se transporta entonces a la grúa de la sección de conservación, que la transporta al depósito correspondiente.

Tras el proceso de tratamiento anti corrosión, el bastidor que contiene las jaulas de malla se eleva a la cadena transportadora de la secadora y finalmente al tanque de secado, donde estas proceden a secarse. Tras el secado, las jaulas se trasladan a la grúa de inserción y esperan a ser introducidas en la mezcla de hormigón celular. Una vez insertadas las jaulas de malla, los moldes son transportados por la plataforma de transporte a la cámara de precurado. Después del precurado, las agujas se retiran de la torta verde y se fijan al marco para continuar con el siguiente proceso.

La integración de los procesos de inmersión en cera, protección contra la corrosión y secado reduce el consumo ineficiente de material, ahorra espacio y costos de mano de obra en estos procesos y aumenta la eficacia del trabajo de montaje y recuperación de la jaula de refuerzo.
